072024-03

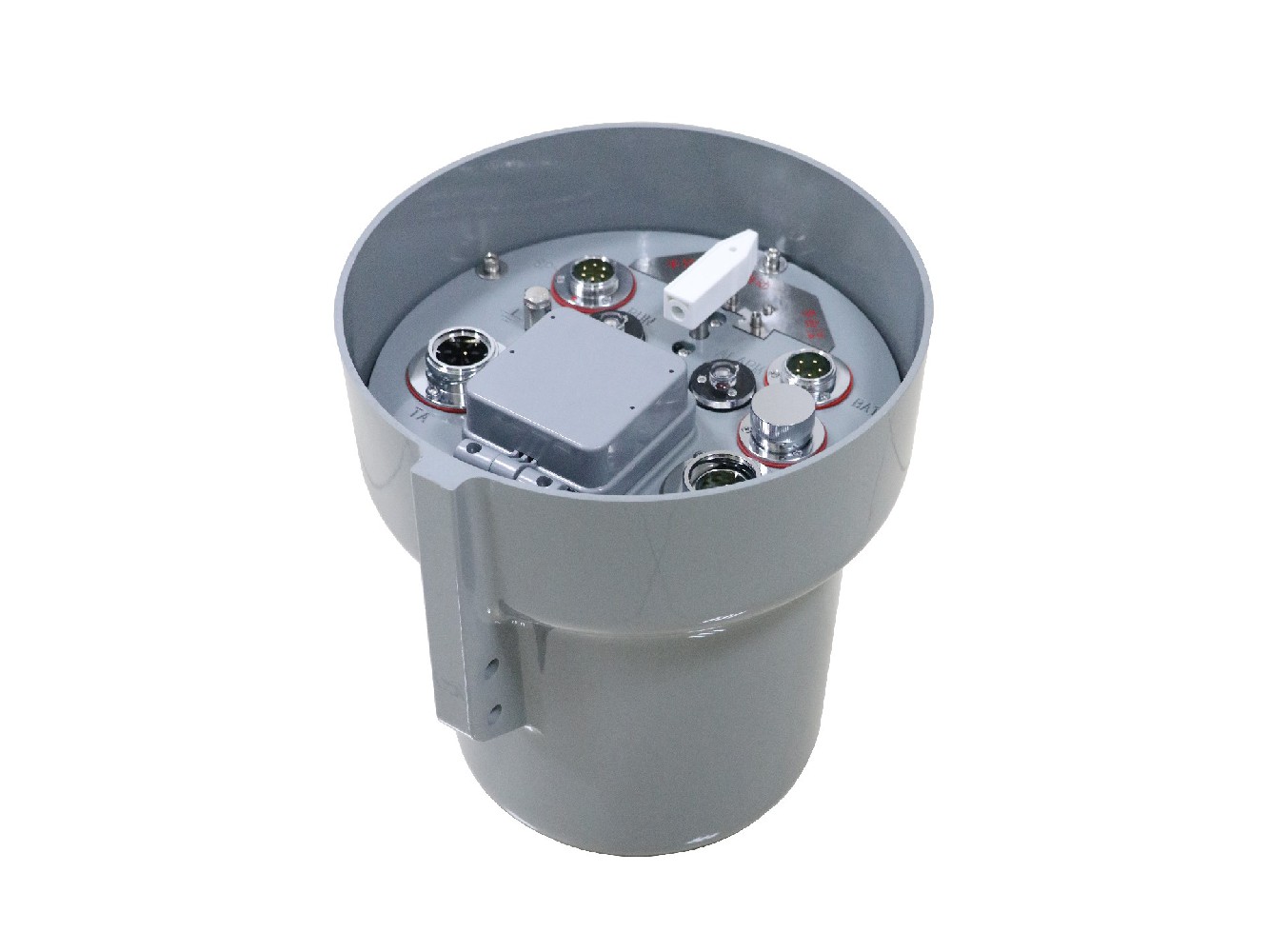

跟随电能体系建设对变电靠得下性提起的升级，供电系统网主动地化莫染为非常的危急的关(guan)头ꦰ神圣职责(ze)。FTU（馈线终端(duan)用(yong)户）是(shi)涉及10kV配电设(she)备网柱上按(an)钮的监控摄像头与放肆而建议的产品，享有电路手机在线监测系统、问题查测（之间过压、单相电一定接地）、保护吃妻上瘾及通信功较。
该终端机与柱上控制开(kai)关、工作电(dian)压互(hu)传感器（PT）组合电(dian)气成ꦑ套配(pei)置ꦅ，配套方案后可完工及时去除操纵高压火车线路的单相电地线错误、两色相间跳闸错误和高压火车线路过强度前提，和非错误东北部的规复供气，大幅度降低停工时刻和停机投资规模，同比普升输电靠得下性。
测量控制副作用
遥测
遥信
遥控操作
遥调
交流(liu)电量压力容器(qi)检(jian)验
缺点鉴定及掩体功效与作用
第三(san)段式过流掩体药用价值(zhi)
两相电等(deng)电位连接问题的判别
单相电与地面坏(huai)毛病告警
单(dan)相电接地极缺点断(duan)路器跳闸（可投退）
偏移闸作用与功效
当众型FA药理作用(yong)
通迅效果
网口电力
串口网络通信
无限通讯网络
天边对时
其中功郊
问(wen)题录(lu)波功效与作用
| 机能分类 | 参数称号 | 方针 |
| 软硬件平台 | 软件 | 接纳32位浮点型ARM处置器 |
| 硬件 | 芯片接纳产业级，采样局部电阻电容接纳高温飘紧密元件 | |
| 交换摹拟量 | 交换摹拟量数量 | 单个终端撑持8个交换摹拟量接入 |
| 额外电压 | AC100V/AC220V 50Hz | |
| 额外电流 | 1A/5A 50Hz | |
| 电压采样精度 | 0.5级 | |
| 电流采样精度 | 0.5级 | |
| 有功、无功采样精度 | 1级 | |
| 回路功耗 | 电压每回路的功耗 ≤ 0.5VA；电流每回路的功耗 ≤ 0.75VA； | |
| 交换过载 | 1.2In或1.2Un，延续任务；20In，许可延续1s | |
| 直流摹拟量 | 直流摹拟量数量 | 收罗8个直流量通道别离是：后备电池电压、储能电压、储能电流、合闸电压、合闸电流、分闸电压、分闸电流 |
| 遥信 | 遥信数量 | 最大撑持7个硬遥信（包罗3个电源办理遥信） |
| 遥信电源 | 撑持DC24V | |
| 分辩率 | ≤2ms | |
| 防抖时候 | 0~60000ms可设 | |
| 遥控 | 遥控路数 | 最大撑持1路遥控，每回路设置装备摆设遥控量为2个（分闸/合闸控出） |
| 触点寿命 | 通、断额外电流不少于105次 | |
| 触点容量 | 交换250V/5A、380V/2A或直流110V/0.5A的纯阻性负载 | |
| 录波 | 交换稳态录波 | 电压相对偏差：0.05Un≤5.0% ， 0.1Un≤2.5% ，0.5Un≤1.0%，1.0Un≤0.5%，1.5Un≤1.0% |
| 电流相对偏差：0.1In≤5.0%，0.2In≤2.5%，0.5In≤1.0%，1.0In≤0.5%，5.0In≤1.0%，10In≤2.5% | ||
| 交换暂态录波 | 暂态录波中最大峰值刹时偏差不大于10% | |
| 数据存储 | SOE记实 | 1024笔记实轮回存储 |
| 遥控记实 | 128笔记实轮回存储 | |
| 录波记实 | 交换64笔记实轮回存储、储能4笔记实轮回存储、合分闸8笔记实轮回存储 | |
| 定点数据记实 | 统计周期是从0点时辰起头，15分钟记实一节数据，一天记实96节数据，统计数据是遥测点表里的前32个遥测数据 | |
| 极值数据记实 | 统计周期是当日的每一个小时的29分和59分，统计数据是遥测点表里设置装备摆设的前32个遥测数据其一天中极大值和极小值 | |
| 电源体系 | 输出电源 | AC220V 50Hz电源输出，许可电压容差-20%～+20%、频次容差±5%，持久不变输出 ≥ 80W，刹时输出 ≥ 500W，延续时候 ≥ 15s |
| 通讯电源输出 | 额外电压选用24V，负载才能不小于16A，延续时候大于即是100ms | |
| 操纵电源输出 | 额外DC24V，刹时输出 ≥ 48V/8A，延续时候 ≥ 15s | |
| 后备电源 | 接纳免掩护阀控铅酸蓄电池或超等电容；免掩护阀控铅酸蓄电池寿命≥3年，超等电容寿命≥6年 | |
| 电源功耗 | 装配零件功率耗损不大于30VA（含线损模块、非通讯状况的无线通讯模块，不含后备电源及其余通讯装备） | |
| 通讯 | 以太网接口 | 传输速率可选10/100Mbit/s全双工 |
| RS485通讯接口 | 传输速率可选1200bit/s、2400bit/s、9600bit/s | |
| RS232通讯接口 | 传输速率可选1200bit/s、2400bit/s、9600bit/s | |
| 主站成立毗连时候 | 接纳光纤通讯时，终端与主站成立毗连时候小于30秒；接纳无线通讯时，终端与主站成立毗连时候小于60秒 | |
| 产物功耗 | 电压回路 | 不大于0.5VA |
| 电流回路 | 不大于0.75VA | |
| 直流功耗 | ≤ 30VA | |
| 任务情况 | 任务情况温度 | -40 ℃～+75 ℃ |
| 任务相对湿度 | 10%~100% | |
| 海拔高度 | 不大于1000m; | |
| 对装配在海拔高度跨越1000m的FTU应根据规范GB/T 11022-2011第2.3.2条划定履行； | ||
| 最大相对湿度 | 35g/ m3 | |
| 绝缘耐压 | 绝缘电阻 | 输出、输出回路对地和各回路之间的绝缘电阻 ≥ 5MΩ（一般前提下测试）和 ≥ 1MΩ（恒定干冷前提下测试） |
| 绝缘强度 | 电源回路、交换遥测回路、旌旗灯号输出触点对地及交换遥测电压回路对电流回路之间能蒙受额外频次为50Hz、有用值为2.5kV，时候为1min的交换电压实验，无击穿与闪络景象 | |
| 打击电压 | 电源输出、输出回路对地和各回路之间能蒙受1kV规范雷电波的短时打击电压查验，在交换旌旗灯号输出端口施加±5kV，1.2/50μS规范雷电波，打击后任务一般 | |
| EMC机能 | 疾速瞬变脉冲群抗搅扰度 | 4级 |
| 静电放电抗扰度 | 4级 | |
| 浪涌打击抗扰度 | 4级 | |
| 工频磁场抗扰度 | 4级 | |
| 机器振动机能 | 蒙受频次及振幅 | 频次为2~9Hz，振幅为0.3mm，振动后装备各项机能均合适请求 |
| 蒙受频次及加快度 | 频次为9Hz~500Hz，加快度为1m/s2，振动后装备各项机能均合适请求 | |
| 装备靠得住性 | 均匀无毛病任务时候 | 大于50000h |
| 利用寿命 | 大于8年 |
